新幹線でトンネルに入った瞬間、「ドン」という音や振動を感じたことはありませんか。実はこの現象には、高速鉄道ならではの物理現象と、電車を動かすための重要な装置が関係しています。
一見すると単純な「音」に思えますが、その裏側には空気の圧縮、電気の供給、騒音対策など、複数の要素が絡み合っています。これらを理解することで、新幹線の技術の奥深さが見えてきます。
トンネル内で「ドン」と音がする理由

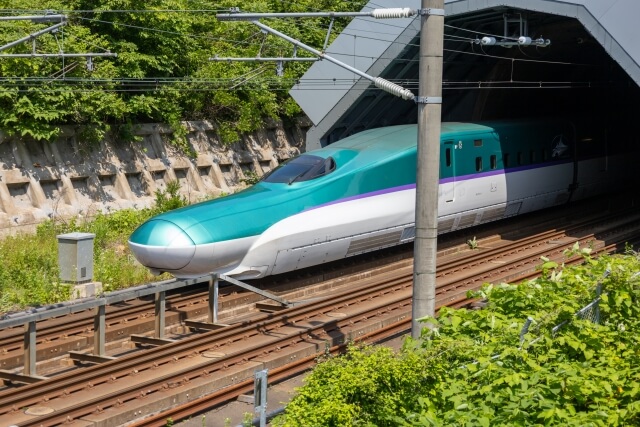

新幹線がトンネルに突入すると、出口付近で破裂音のような大きな音が発生することがあります。乗客が車内で聞く音だけでなく、トンネル出口周辺の住民にも影響を及ぼすこの現象を「トンネルドン」と呼びます。
空気が引き起こす衝撃波のメカニズム
この現象が起きる仕組みを、段階を追って見ていきましょう。
- 突入時：時速200キロ以上で走る新幹線がトンネルに入ると、車両前面が空気を一気に押し込む
- 伝播：圧縮された空気は「圧縮波」となり、音速（時速約1,225キロ）でトンネル内を進む
- 増幅：逃げ場のないトンネル内で圧力がさらに高まり、衝撃波のように強くなる
- 放出：出口に到達した瞬間、圧力が一気に解放されて「ドーン」という音と振動が発生
専門用語では「トンネル微気圧波」と呼ばれるこの現象は、空気鉄砲が「ポン」と音を出すのと同じ原理です。ただし、新幹線の場合はそのスケールが桁違いに大きいため、沿線環境への影響が問題となってきました。
対策技術の進化
この騒音問題を解決するため、鉄道技術者たちは様々な工夫を重ねてきました。鉄道総合技術研究所によると、現在では複数の対策技術が実用化されています。
| 対策の種類 | 具体的な方法 | 効果 |
|---|---|---|
| 車両の先頭形状 | 長く尖った形状にして断面積の変化を緩やかにする | 圧縮波の発生そのものを抑制 |

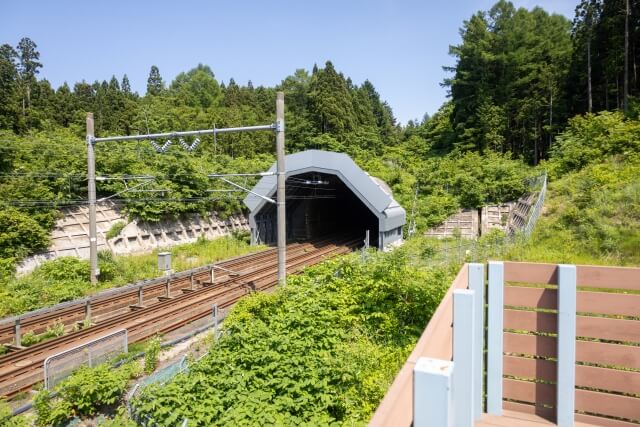

| トンネル緩衝工 | 入口に筒状の構造物を設置し、側面に開口部を設ける | 空気を逃がして圧力上昇を低減 |
| 枝坑の活用 | トンネル内の斜坑や縦坑を空気のバイパスとして利用 | 圧力を分散させて衝撃を和らげる |
特に注目すべきは、車両の先頭形状です。500系新幹線の15メートルにも及ぶ長い鼻は、水に飛び込む際に水しぶきをほとんど立てない「カワセミ」のくちばしをヒントに設計されました。自然界の生物から学ぶこうした技術は「バイオミメティクス（生物模倣）」と呼ばれています。
パンタグラフの役割と動作原理
トンネル内の音にはもう一つ、重要な発生源があります。それが電車の屋根に取り付けられた「パンタグラフ」という装置です。この装置なしでは、電車は一歩も動けません。
パンタグラフが電気を取り込む仕組み
パンタグラフは架線から電気を取り込むための「集電装置」です。その動作は実にシンプルながら、高速走行中も安定して機能するよう、精密に設計されています。
- 上昇：内部のバネの力で押し上げられ、架線に接触する
- 接触維持：バネの力で常に架線を押し上げ、高速走行中も離れないようにする
- 集電：架線に触れる「すり板」（カーボンや銅合金製）を通じて電気を取り込む
- 伝達：取り込んだ電気を車両内部の電気系統へ送る
- 下降：使用しないときは空気圧の力で折りたたむ
この「バネで上昇、空気圧で下降」という方式は、安全性を重視した設計です。万が一トラブルが発生した場合、パンタグラフは自動的に下降して架線から離れ、事故を防ぎます。
形状の違いによる特徴
パンタグラフは時代とともに進化し、現在では主に3つのタイプが使われています。
| タイプ | 外観 | 主な採用場所 | 長所 | 短所 |
|---|---|---|---|---|
| 菱形 | ひし形の伝統的な形 | 在来線の一部 | 架線への追従性が非常に高い | 重い、騒音が大きい |
| 下枠交差型 | 菱形を小型化 | 在来線、一部の新幹線 | 菱形より軽量で騒音も改善 | まだ重量と騒音に課題あり |
| シングルアーム型 | くの字型 | 最新の新幹線、多くの在来線 | 軽量、安価、雪に強い、空気抵抗が小さい | ほぼなし（現在の主流） |
初代0系新幹線では1編成（16両）に8基ものパンタグラフが搭載されていましたが、現在のN700系では2基のみです。これは、パンタグラフ自体の性能向上と、架線の品質改善によって実現しました。
パンタグラフが発する音の種類と対策
パンタグラフは電気を供給する重要な装置ですが、同時に騒音の発生源でもあります。高速で走る新幹線では、この騒音対策が大きな課題となってきました。
3つの主要な騒音源
パンタグラフから発生する音には、大きく分けて3種類あります。
- 風切り音：パンタグラフの構造部分が空気を切り裂くときに発生する音（最も大きい）
- アーク音：架線から一瞬離れたときに火花が飛ぶ「パシッ」という音
- 摩擦音：すり板と架線が擦れ合うときに発生する音
これらの音は、トンネル内ではさらに反響して大きく聞こえます。トンネルの壁で音が跳ね返り、密閉された空間で増幅されるためです。
自然界からヒントを得た静音技術
騒音対策でも、生物模倣の技術が活躍しています。最も有名なのが、フクロウの羽を模した設計です。
| 生物 | 特徴 | 応用した部分 | 効果 |
|---|---|---|---|
| フクロウ | 羽のノコギリ状のギザギザが空気を拡散 | パンタグラフの支柱部分に凹凸を設置 | 風切り音を約30％削減 |
| アデリーペンギン | 大きく動かなくても滑らかに泳げる体形 | パンタグラフの付け根部分の形状 | 空気抵抗の低減 |
バイオミメティクスの事例紹介によると、これらの技術は500系新幹線の開発時に実用化され、現在も改良が続けられています。
最新の騒音低減技術
現在の新幹線では、さらに多様な対策が施されています。
- パンタグラフカバー：根元部分をカバーで覆い、風切り音を遮断
- 遮音板：パンタグラフの左右に壁を設置して音を外に漏らさない
- 低騒音碍子：支持部分を翼断面形状にして空気の流れを整える
- 高圧ケーブル接続：各パンタグラフを繋いでアーク音の発生を大幅に削減
E2系やE7系などの車両では、これらの技術によってパンタグラフカバーを完全に廃止できるまでに静音化が進んでいます。
トンネル通過時に起こる複合現象
新幹線がトンネルに入るとき、乗客が感じる音や振動は単一の原因ではなく、複数の現象が重なり合った結果です。
車内で体感する変化
トンネル突入時に車内で起きる変化を時系列で整理すると、以下のようになります。
- 突入直前：車内の気圧が微妙に変化し始める
- 突入直後：トンネルドンによる「ドン」という音や振動
- トンネル内：パンタグラフの風切り音が反響して大きく聞こえる
- 走行中：トンネル壁との距離が近いため、空気抵抗が増加
- 出口付近：再び気圧の変化を感じる
安全を支える日々のメンテナンス
これらの装置が正常に機能し続けるよう、車庫では専門スタッフによる細やかな点検・整備が行われています。
- すり板の摩耗状態の確認（定期的な交換が必要）
- パンタグラフ全体の洗浄と部品の研磨
- バネの動作確認と調整
- 架線との接触状態の監視
- ミリ単位での精密な調整作業
重さ100キログラムを超えるパンタグラフは、クレーンで車体から下ろし、できる限り細かく分解されます。一つ一つの部品が洗浄・点検され、必要に応じて交換されるのです。
音の背景にある技術革新の歴史
新幹線がトンネルに入るときの音は、高速鉄道が抱える技術的課題の象徴でした。トンネル微気圧波による「トンネルドン」と、パンタグラフの風切り音は、速度向上を阻む大きな壁だったのです。
しかし、カワセミのくちばし、フクロウの羽、ペンギンの体形といった自然界の知恵を借りることで、これらの課題は一つずつ解決されてきました。車両の先頭形状の最適化、パンタグラフの軽量化と静音化、トンネル入口の緩衝工設置など、多角的なアプローチが功を奏しています。
現在では最高時速320キロでの営業運転が実現し、それでも騒音は以前より大幅に低減されています。この技術進化は今も続いており、より静かで快適な新幹線の実現に向けた研究開発が進められています。
次回新幹線に乗る際は、トンネルに入る瞬間に少し意識を向けてみてください。その「音」の中に、日本の鉄道技術者たちの長年の努力と工夫が詰まっているのです。
